Как разобрать объектив фотоаппарата SAMSUNG S760

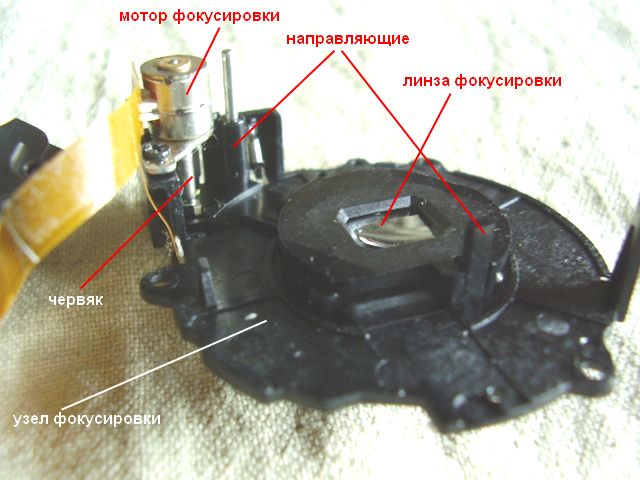

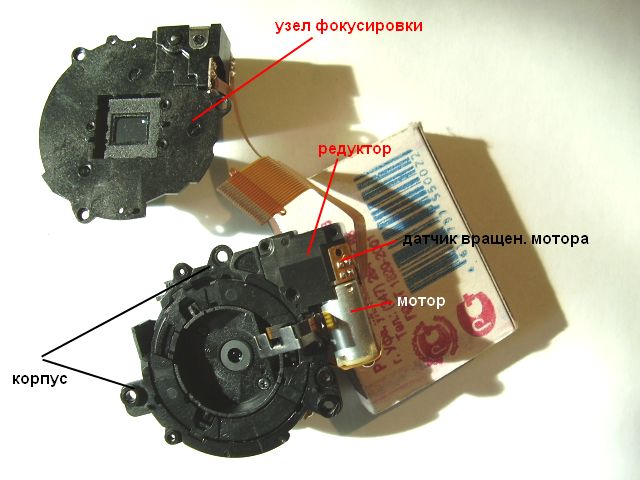

Откручиваем три самореза снимаем узел фокусировки

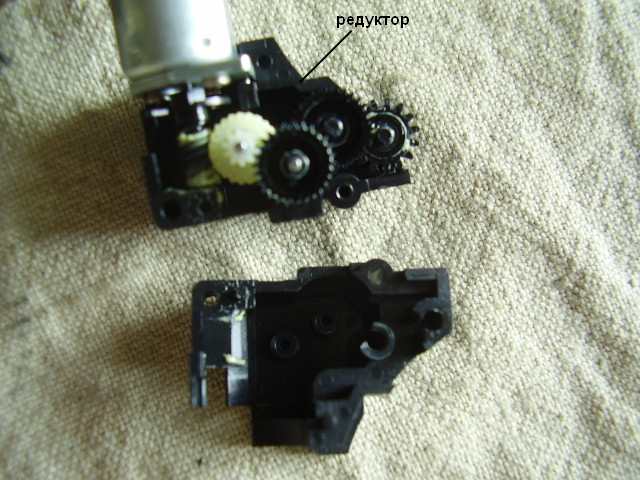

Откручиваем мотор и крышку редуктора

Прокручиваем вал двигателя ( оборотов десять по часовой стрелки )

Чтобы расслабить шестерни и снять редуктор с мотором

Саморезы 1, 2 не откручиваем они держат механизм диафрагмы и затвора

Если возникает необходимость то потом его можно разобрать

на носим иглой риску как у меня и над верхним саморезом по всем кольцам

в дальнейшем это исключит путаницу при сборке

Откручиваем шлейф затвора и диафрагмы вытягиваем шлейф

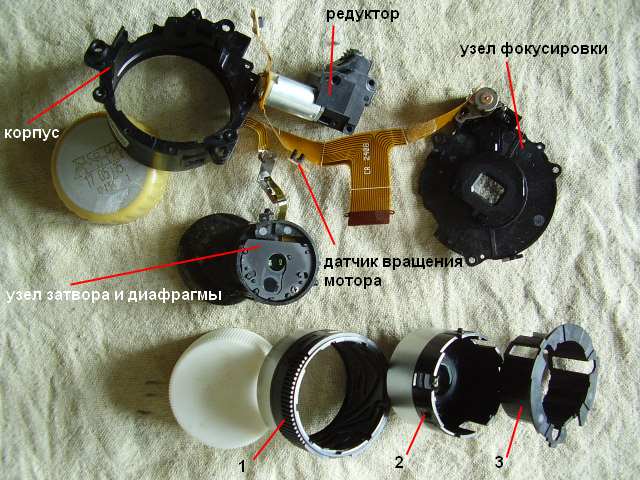

Вытаскиваем кольца и узел затвора и диафрагмы из корпуса

===========

Теперь можно промыть теплой водой с мылом (детским)

У меня жидкость попала между колец засохла и всё склеила

просушить протереть оптику

смазывать ни чего не надо

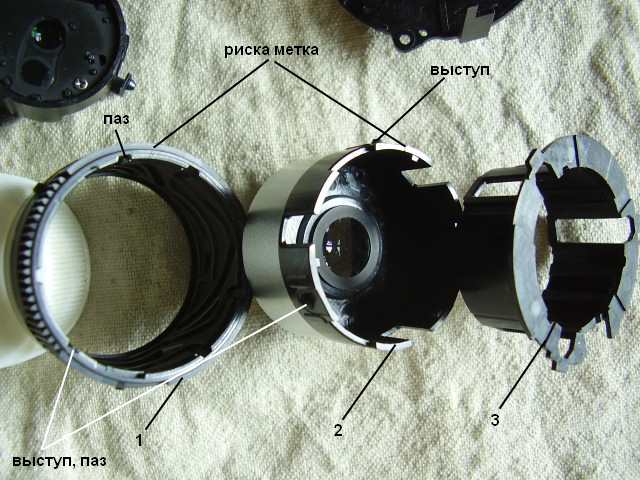

Сборка по рискам кольцо 3 в кольцо 2 перепутать нельзя там рычаг и вырез

кольцо 2 в кольцо 1 здесь можно перепутать шесть пазов ориентируйтесь по метке

оставленной иглой

Фигурный вырез давит на рычаг

Следите чтоб вода не попала в узел затвора и диафрагмы

надавив на рычаги затвора и диафрагмы можно увидеть как они работают

ослабить два самореза с обратной стороны увидите два электромагнита

они и двигают затвор и диафрагму

=================

Три кольца в сборе

Три кольца в сборе вставляем в корпус потом вставляем узел

затвора и диафрагмы уложите правильно шлейф

Чтобы помыть шторки объектив можно не вытаскивать из фотоаппарата

Включить фотоаппарат выдвинится объектив вытащить батарейки

в таком положении кольцо привода шторок будет в не натянутом

положении что облехчит сборку

Будьте внимательны пружинки могут выскочить

=============

Для протирки оптики хорошо подходит замша натуральная от

перчатки или тонкая кожа изнаночная сторона

==============
